COROFLEX 180HV COROFLEX 180HV USC - FHLAL2G
Ungeschirmte Aluminum Hochvoltleitungen für Hybrid- und Batterie-Fahrzeuge - Temperaturklasse +180 °C.
Ansprechpartner kontaktieren
Anwendungen
Ungeschirmte Aluminium Hochvoltleitungen für Hybrid- und Batterie-Fahrzeuge.
Leiterquerschnitte können dank unserer Coroflex Hochvoltleitungen optimiert werden – denn diese sind für Nennspannungen bis zu 600 Volt AC / 1.000 Volt DC geeignet und halten Temperaturen bis 180 °C stand. Mit unseren Simulationsmöglichkeiten sind wir in der Lage, Leitungserwärmungen in Abhängigkeit von Strombelastungen und Einsatzumgebungstemperaturen zu berechnen. Unsere Deratingsimulationen ermöglichen dabei, ihre optimalen Leiterquerschnitte zu definieren – und reduzieren damit Gewicht, Volumen und Kosten.
Produkteigenschaften und -vorteile
- Geringe Biegeradien
- Sichere Isolationswiderstände
- Excellente Abdichtungseigenschaften
- Talkumfreie Oberflächen
- High-Perfomance Silicon
- Gewichtseinsparungen

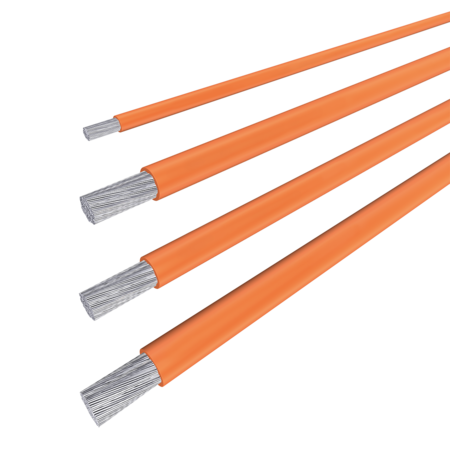

Aluminium Hochvoltleitungen, einadrig ungeschirmt
| Coroflex | ADERN | ADER | WIDERSTAND (DC, 20°C) (max.) | LEITUNGSGEWICHT | ||
|---|---|---|---|---|---|---|
| TYP NR. | ANZAHL | LEITERQUERSCHNITT | DURCHMESSER [mm] | LEITER [mΩ/m] | ca. [g/m] | |
| 9-2635 | 1 x | 10 mm² | 6,50 | -0,6 | 3,03 | 47 |
| 9-2635 | 1 x | 12 mm² | 7,20 | -0,6 | 2,53 | tbd |
| 9-2635 | 1 x | 16 mm² | 8,30 | -0,6 | 1,93 | 81 |
| 9-2635 | 1 x | 20 mm² | 8,70 | -0,6 | 1,59 | tbd |
| 9-2635 | 1 x | 25 mm² | 10,00 | -0,6 | 1,24 | 115 |
| 9-2635 | 1 x | 30 mm² | 10,40 | -0,7 | 1,08 | tbd |
| 9-2635 | 1 x | 35 mm² | 11,00 | -0,7 | 0,878 | 150 |
| 9-2635 | 1 x | 40 mm² | 11,90 | -0,7 | 0,788 | tbd |
| 9-2635 | 1 x | 50 mm² | 13,20 | -0,8 | 0,613 | 215 |
| 9-2635 | 1 x | 60 mm² | 14,20 | -0,8 | 0,525 | tbd |
| 9-2635 | 1 x | 70 mm² | 15,10 | -0,8 | 0,432 | 270 |
| 9-2635 | 1 x | 85 mm² | 16,20 | -1,0 | 0,365 | 302 |
| 9-2635 | 1 x | 95 mm² | 17,40 | -1,0 | 0,327 | 363 |
| 9-2635 | 1 x | 120 mm² | 19,50 | -1,0 | 0,255 | 461 |
