应用
用于混合动力和纯电车辆的非屏蔽高压铜电缆。
Coroflex高压电缆，导体截面经过优化设计，适用于额定电压最高600V AC/1,000V DC，耐温等级可达180°C。借助我们的仿真能力，能够根据电流负载和工作环境温度来计算导体发热。 我们的降额曲线，能够为您确定最佳导体横截面，从而减轻重量，缩小包装，以及降低成本。”
产品特性
- 低弯曲半径
- 优异的绝缘电阻
- 极佳的密封性
- 表面无滑石
- 高性能硅胶
- 节省重量的潜能

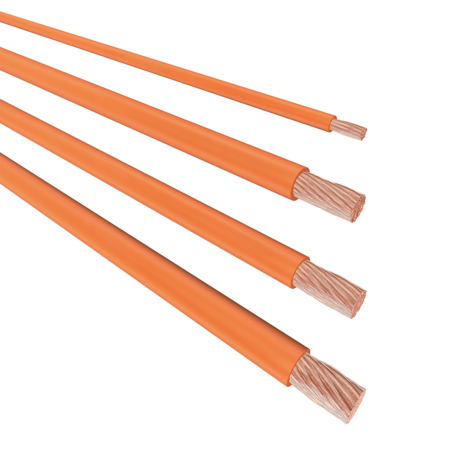

高压非屏蔽单芯铜电缆
| Coroflex | 芯线 | 芯线 | 电阻 (d.c. 20 °C) (max.) | 电缆重量 | ||
|---|---|---|---|---|---|---|
| 型号 | 数量 | 导体截面 | 直径 [mm] | 导体 [mΩ/m] | 估值 [g/m] | |
| 9-2652 | 1 x | 4.0 mm² | 4.40 | -0.4 | 4.71 | 44 |
| 9-2652 | 1 x | 6.0 mm² | 5.00 | -0.4 | 3.14 | 65 |
| 9-2652 | 1 x | 10 mm² | 6.50 | -0.6 | 1.82 | 107 |
| 9-2652 | 1 x | 12 mm² | 7.20 | -0.6 | 1.52 | 134 |
| 9-2652 | 1 x | 16 mm² | 8.30 | -0.6 | 1.16 | 166 |
| 9-2652 | 1 x | 20 mm² | 8.70 | -0.6 | 0.955 | 211 |
| 9-2652 | 1 x | 25 mm² | 10.00 | -0.6 | 0.743 | 265 |
| 9-2652 | 1 x | 30 mm² | 10.40 | -0.7 | 0.647 | 303 |
| 9-2652 | 1 x | 35 mm² | 11.00 | -0.7 | 0.527 | 350 |
| 9-2652 | 1 x | 40 mm² | 11.90 | -0.7 | 0.473 | 419 |
| 9-2652 | 1 x | 50 mm² | 13.20 | -0.8 | 0.368 | 507 |
| 9-2652 | 1 x | 60 mm² | 14.20 | -0.8 | 0.315 | 602 |
| 9-2652 | 1 x | 70 mm² | 15.10 | -0.8 | 0.259 | 715 |
| 9-2652 | 1 x | 85 mm² | 16.20 | -1.0 | 0.219 | 844 |
| 9-2652 | 1 x | 95 mm² | 17.40 | -1.0 | 0.196 | 963 |
| 9-2652 | 1 x | 120 mm² | 19.50 | -1.0 | 0.153 | 1220 |
